某單位下轄13個地市子公司，召開大型會議主要通過視頻會議系統完成，使用高峰時大約有7000至8000人，所有員工通過流媒體技術在本地收看收聽會議內容。目前企業內共有28臺流媒體服務器，分別部署在省公司及13個地市子公司。隨著訪問人數的不斷增加，流媒體服務器的數量越來越多，迫切需要保證流媒體服務的高可靠性，降低內網帶寬壓力。

案例分享：

通過部署多臺F5應用交付設備，借助可編程控制iRules，對流媒體服務資源進行合理調度，既實現服務的高可靠性，又保證內網帶寬資源不被大幅擠占。

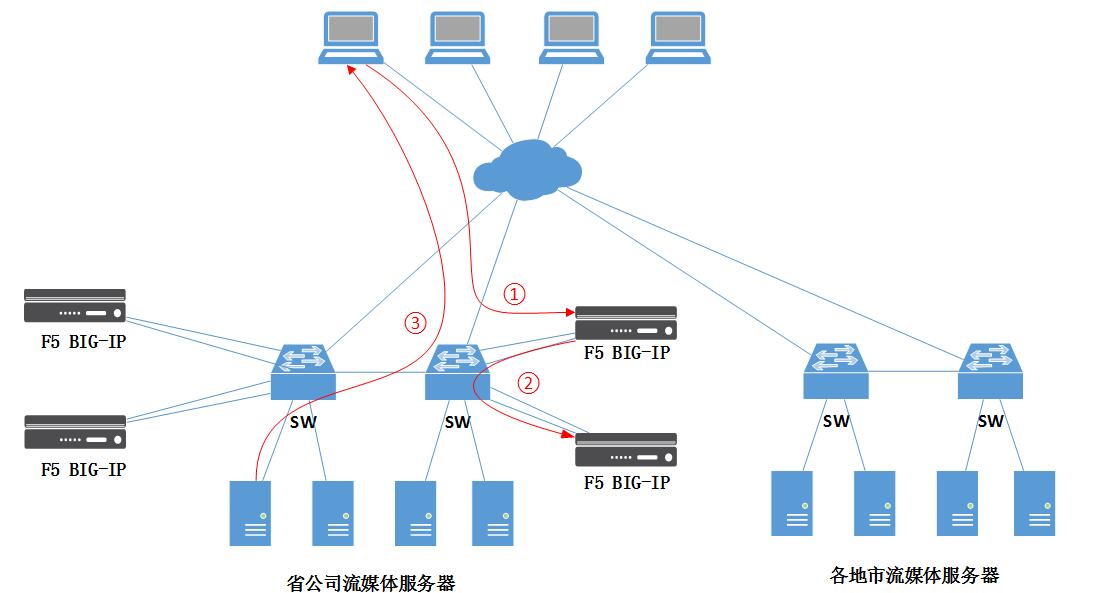

訪問流程：

1、地市用戶在媒體播放器中訪問RTSP URL（該地址為F5的VIP）。

2、F5根據用戶的源IP就近選擇對應的地市流媒體服務器Pool，在滿足健康檢測條件與負載均衡算法后，選擇具體的Pool member，（該member為第二臺F5的VIP）同時Pool開啟PGA優先功能，優先選擇各地市子公司的本地流媒體服務器，只有當各地市子公司本地流媒體服務不可用時，自動啟用省公司流媒體服務，實現業務連續性。

3、命中F5的VIP后，F5根據關聯的RTSP重定向iRules，進行跳轉。將用戶請求目的地址重定向至真實服務器地址，這樣保證了用戶直接訪問本地流媒體服務資源，而且不會擠占省公司內網帶寬。

4、自動跳轉后，地市用戶直接發起對本地流媒體服務器的訪問。

技術特點：

1、來源就近性分配：

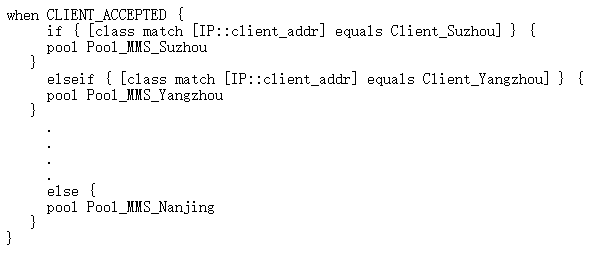

根據來源用戶源IP匹配各地市服務器資源池的部分iRules代碼展示：

2、自定義健康檢查：

采用RTSP協議的健康檢查方式，模擬客戶端對后端真實服務器發送報文進行健康檢查，保證用戶請求分發到健康的節點，提升服務的可靠性。

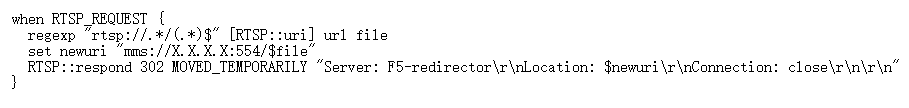

3、RTSP重定向：

提供了對RTSP的可編程控制。靈活對RTSP::header等字段編輯控制，實現RTSP訪問的重定向。

4、N+M集群技術：

采用雙機HA部署模式，業界最快的200ms切換速度，保證業務無縫切換不產生中斷，實現應用的高可用性。并且基于F5獨有的N+M集群技術，未來可靈活地對F5設備進行橫向擴展。

總結：

在不對企業現有網絡架構調整的情況下，通過旁路部署多臺F5設備，對全省所有地市子公司流媒體服務器群進行安全可靠的應用交付，保障流媒體資源合理分配，同時也提高了網絡直播會議系統的并發用戶數，節省了其他設備資金投入。當今企業應用系統很容易面臨大量用戶訪問，負載過高的問題，通常會使用增加服務器數量來進行橫向擴展，但是也容易產生資源無法調度的瓶頸，使用F5縱向調度則可輕易化解，提高企業應用交付能力。
